Предварительный усилитель для работы совместно с датчиками вибрационными (ВД-2) или сейсмическими (СД-1) в составе извещателя "Тополь", до 40 ВД-2 или СД-1, U-пит.5 В, I-потр.5 мА, t-раб.-40...+50°С, 50х30х20 мм

Назначение изделия

Предварительный усилитель ПУ-В применяется для работы в составе извещателя охраны периметра «ТОПОЛЬ».
Устанавливается непосредственно в (БОС) при его расположении на заграждении вблизи датчиков, или в ПРД – в случае удаленного расположения датчиков от БОС (например, если БОС установлен в помещении).
ПУ-В предназначен для предварительного усиления аналоговых сигналов, поступающих от датчиков, и выдачи усиленного сигнала:
- в Блок обработки сигналов – при установке ПУ в БОС;
- для дальнейшей трансляции по линиям связи в БОС – при установке в ПРД.
Одновременно ПУ выполняет функции контроля исправности датчиков.
ПУ является сменным устройством и используется совместно с датчиками вибрационными ВД-2.

Особенности

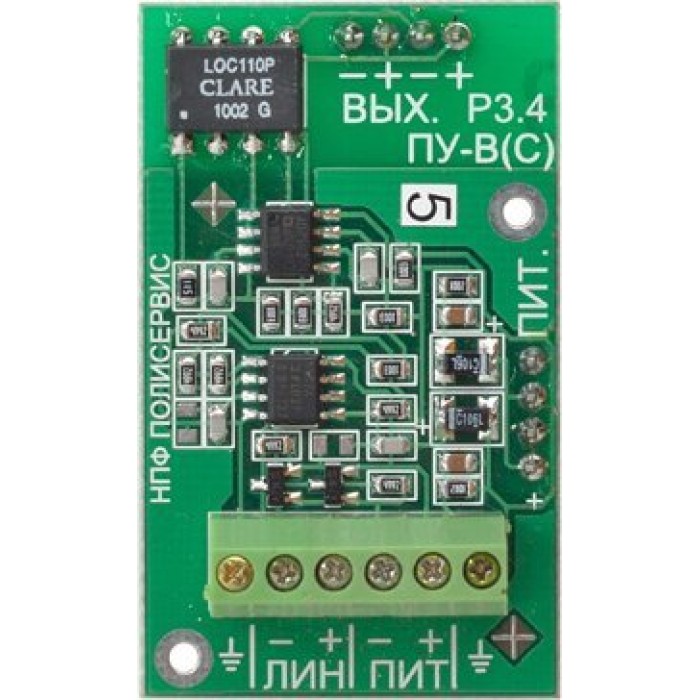

Конструктивно ПУ выполнен в виде модуля с крепежными изделиями и разъёмами для установки в БОС или ПРД.

Максимальное кол-во датчиков: 40	Ток потребления, мА:
Напряжение питания, B:	- не более: 5
- от внешнего источника питания: 5	Диапазон рабочих температур, °С: -40…+50
Габаритные размеры. мм: 50х30х20
